柔らかい鉄管は,第18号以上の鋳鉄にノジュール化剤を加えた後に,柔らかい鉄の機材を用いた高速遠心鋳造で鋳造される管を指す.柔らかい鉄管と呼ばれます主に自来水輸送に使用され,自来水パイプラインの理想的な材料です.
鋳鉄鋼管の本質は柔らかい鉄管である.柔らかい鉄管は鉄の本質と鋼の性能があるため,このように呼ばれています.柔らかい鉄管のグラファイトは球状の形に存在します質は,鋳鉄管の球状化レベルを1~3レベルまで制御し,球状化率は80%以上である必要がある.材料そのものの機械性能がより良く改善された溶融後,柔性鉄管の金属構造はフェライトと少量のパールライトで,機械性能が良さ鋳鉄鋼管とも呼ばれています
特徴: 鉄の性質,鋼の性能,優れた防腐性,柔軟性,安装が容易である.主に水供給とガス輸送のために使用されます.産業および鉱山企業
開発史編集者 放送
1947年,イギリス出身のH. モログは,セリウムを高熱性灰色鋳鉄に添加し,その濃度が0.02wt%を超えると,グラフィートが球状になったことを発見した. 1948年,A.P.ガンゲンビン と 米国 の 他 の 研究 者 たち は,鋳鉄 に マグネシウム が 加え られ,その後 鉄性 シリコン に 浸泡 さ れ た こと を 指摘 し まし た余分なマグネシウムの量は0.04wt%を超えると,球状のグラフィットが得られました.それ以来,柔性鉄の大規模産業生産が始まりました.鋳鉄管 の 使用 史 は 1668 年 に 遡る こと が でき ますパリの郊外でセーヌ川からヴェルサイユまで 21.14kmの水道が建設された時です 300年が過ぎました主体はまだ使用中です.
私の国の柔らかい鉄管の現状と見通し
中国都市水道協会の強力な支援で急速に発展しました. ほぼ30年の実用的な使用の後,水道業界では,その安全性と実用性が一般的に認められています.2008年に国内生産量は220万トンに達し 1990年の11倍になりました 私の国は水資源が不足している国なので水不足が深刻な都市200以上の都市,水供給と水保全産業は上昇しており,柔性鉄管は広範な発展見通しを持っています. [1]
機能 エディタ 放送
柔らかい鉄管は,鋳鉄管の一種である.品質には,鋳鉄管の球体化レベルがレベル1-3 (球体化率> 80%) に制御される必要がある.したがって,材料そのものの機械性能がより良く改善された溶解された柔らかい鉄管は,フェライトと少量のピアライトの金属構造を有する.機械的な性能が良い,優れた耐腐蝕性,良質性,良い密封効果,および安装が簡単です. 主に水供給とガス輸送のために使用されます.産業・鉱山企業. 石油輸送など
フェライトとパールライトのマトリックスに 球状のグラフィットが分布していますメトリックス構造におけるフェライトとパールライトの割合は異なる小径のパールライトの割合 一般的には20%を超えず,大きな直径は通常約25%で制御されます.
パフォーマンスエディタ 放送
柔らかい鉄管は,鉄,炭素,シリコンの合金である鋳鉄の一種である.柔らかい鉄のグラフィットは球体状に存在する.一般的にグラフィットのサイズは6級-7級である.質は,鋳管の球状化レベルを 1-3 級まで制御することを要求します (球状化率 ≥ 80%)鉄の本質と鉄鋼の性能により性能が向上しました.溶解後,柔らかい鉄管の金属構造はフェライトと少量のパールライトです良質な機械性能がある
柔らかい鉄管は主に遠心柔らかい鉄管と呼ばれます.それは鉄の本質と鋼の性能を持っています.それは優れた抗腐蝕性能,良い柔らか性,密封効果が良い, 設置が簡単です. 主に水供給,ガス輸送,市政,工業,鉱山企業での輸送に使用されています. 石油など.水道パイプのための最初の選択であり,高いコスト性能を持っていますPEパイプと比較して,柔らかいグラフィットパイプは PEパイプよりも安装時間が簡単で速く,設置後,より優れた内部および外部圧力耐性を有する■ 防腐性や防腐性の点で,柔らかいグラフィット管は設置後より防腐性がある.耐腐食性能は,様々な抗腐食方法によって改善することができます.液圧性能の観点から,柔性グラフィット管の仕様は,一般的に内径を指します.PEパイプの仕様では,外径を一般的には参照します.総合的な設置と保守コストの観点から, 流出量がより多く,柔らかいグラフィット管はコスト性能が優れている.
選択の提案
1柔らかい鉄管の選択は,敷設場所の特殊な条件と,直線管とアクセサリーのインターフェース形式に基づいて行われます.
2ゴムリングは通常,NBR,SBR,EPDMなどの材料で作られています.
3コーティングの選択:使用中の内部および外部条件に応じて適切なコーティングを選択します.既存の内層コーティングはエポキシ樹脂,ポリウレタン内側および外側のコーティングです.PEフィルムコーティングおよび他の新しい柔らかい鉄管製品選択する際には 性能を詳細に理解すべきです
利点
中低圧管網 (一般的に6MPa以下で使用) では,柔性鉄管は安全で信頼性の高い動作,低損傷率,便利で迅速な建設と保守を備えています絶好の防腐性能新しく開発された"ロックシールド"系列のパイプラインは,溝のない建設に適しており,川,道路,建物を通るパイプライン建設に広く使用されています. "Saizin" series pipelines use a special zinc-aluminum alloy external spraying process to improve the corrosion resistance of the pipeline several times and are widely used in construction in highly corrosive soils.
欠点
一般に高圧管網 (6MPa以上) に使用されない.管体が比較的重かったため,設置中に機械を使用する必要があります.圧力試験後に水漏れが発生した場合,すべてのパイプを掘り出す必要があります, 管は,クランプを設置できる高度に上げられ,漏れを防ぐためにクランプを設置しなければならない.
編集と放送に弾丸点を使用する
1溝の掘削
溝の底の幅は次の式で計算する.B=D1+2(b1+b2)
公式では: B-The excavation width at the bottom of the pipeline trench (mm) D1-The outer edge width of the pipeline structure (mm) b1-The width of the working surface on one side of the pipeline (mm) b2-The support width on one side of the pipeline (mm)
2. 溝のサポート
設計は,溝の土壌の質,地下水,溝の部分,負荷条件などなどの要因に基づいています. 崩壊を防ぐために強く信頼されなければなりません.支柱は,パイプの降ろし,安定させることを妨げないこと.
3. T合体管は垂直または水平回転でバッターセットを備えなければならない.バッターセットのサイズは,パイプ直径などの要因に基づいて計算することによって決定されるべきである.回転角労働圧も
4飲料水を輸送する際には,管路は毒物汚染された地域を通ってはならない.通る必要がある場合,保護措置をとるべきである.
5接口付きの柔らかい鉄管路は,計算後,バッターセットを装備しなければならない.国立建築標準設計アトラス 10S505 "柔軟なインターフェースの水道管の裏側"を参照してください..
6. The external anti-corrosion coating of ductile iron pipes should be galvanized and epoxy asphalt coatings or coatings with higher requirements according to the soil conditions of the place where the pipes are laid.
7パイプラインを設置して圧力試験に合格した後,低塩化離子水で洗浄し,0.03%のカリウムペルマンガナート水溶液で消毒する必要があります.
防腐処理エディタ放送
1アスファルト塗料
アスファルト 塗料 は,ガス を 運ぶ パイプ に 用い られ ます.塗料 を する 前 に パイプ を 前もって 熱す こと に よっ て,アスファルト 塗料 の 粘着 を 改善 し,乾燥 を 速める こと が でき ます.
2. セメントモルタル内膜 + 特殊コーティング
この内部防腐対策は,下水輸送管線に適しており,内膜の防腐性を向上させることができます.
3. エポキシ炭ピッチコーティング
エポキシ炭ピッチコーティングは,ガスパイプラインと下水道の両方に適しています.それは高い粘着性と非常に滑らかな表面を持つ2つの構成要素のコーティングです.
4エポキシセラミックの内膜
エポキシセラミック内膜は下水管やガス管に適していますが,製造プロセスの困難性と高コストにより,使用には一定の制限があります.エポキシセラミックの内膜は,高い粘着性と滑らかさを持っています.耐腐蝕性のあるコーティングです
5アルミナートセメントコーティングまたは硫酸セメントコーティング
These two special cement coatings are suitable for internal anti-corrosion of ductile iron pipes used in sewage pipes to improve their ability to resist the erosion of acid and alkali components in sewage.
6ポリウレタンコーティング
環境保護のニーズを満たすために開発された新しいタイプの緑色特殊コーティングです.それは良い耐磨性および耐腐蝕性を持っています.
柔性鉄管 (Zhengde Ductile iron pipe) は,鉄,炭素,シリコンの合金である鋳鉄の一種である.柔性鉄のグラフィットは球体状に存在する.一般的にグラフィットのサイズは6級から7級である.質は,鋳管の球状化レベルを 1-3 級まで制御することを要求します (球状化率 ≥ 80%)鉄の本質と鉄鋼の性能により性能が向上しました.溶解後,柔らかい鉄管の金属構造はフェライトと少量のパールライトです良質な機械性能がある
柔らかい鉄管は主に遠心柔らかい鉄管と呼ばれます.それは鉄の本質と鋼の性能を持っています.それは優れた抗腐蝕性能,良い柔らか性,密封効果が良い, 設置が簡単です. 主に水供給,ガス輸送,市政,工業,鉱山企業での輸送に使用されています. 石油など.水道パイプのための最初の選択であり,高いコスト性能を持っていますPEパイプと比較して,柔らかいグラフィットパイプは PEパイプよりも安装時間が簡単で速く,設置後,より優れた内部および外部圧力耐性を有する■ 防腐性や防腐性の点で,柔らかいグラフィット管は設置後より防腐性がある.耐腐食性能は,様々な抗腐食方法によって改善することができます.液圧性能の観点から,柔性グラフィット管の仕様は,一般的に内径を指します.PEパイプの仕様では,外径を一般的には参照します.総合的な設置と保守コストの観点から, 流出量がより多く,柔らかいグラフィット管はコスト性能が優れている内部壁は,亜鉛,水泥モルタル,耐腐食材料などでスプレーされています.
選択の提案
1柔らかい鉄管の選択は,敷設場所の特殊な条件と,直線管とアクセサリーのインターフェース形式に基づいて行われます.
2ゴムリングは通常,NBR,SBR,EPDMなどの材料で作られています.
3コーティングの選択:使用中の内部および外部条件に応じて適切なコーティングを選択します.既存の内層コーティングはエポキシ樹脂,ポリウレタン内側および外側のコーティングです.PEフィルムコーティングおよび他の新しい柔らかい鉄管製品選択する際には 性能を詳細に理解すべきです
| DN (mm) |
DE (mm) |
T (mm) |
体重 |
kg/m |
| K8 |
K9 |
K10 |
K8 |
K9 |
K10 |
| 80 |
98 |
6 |
6 |
6 |
3.4 |
12.2 |
12.2 |
12.2 |
| 100 |
118 |
6 |
6 |
6.1 |
4.3 |
14.9 |
15.1 |
15.1 |
| 125 |
144 |
6 |
6 |
6.3 |
5.7 |
18.3 |
18.3 |
19 |
| 150 |
170 |
6 |
6 |
6.3 |
7.1 |
21.8 |
22.8 |
22.8 |
| 200 |
222 |
6 |
6.3 |
6.4 |
10.3 |
28.7 |
30.6 |
30.6 |
| 250 |
274 |
6 |
6.8 |
7.5 |
14.2 |
35.6 |
40.2 |
44.3 |
| 300 |
326 |
6.4 |
7.2 |
8 |
18.9 |
45.3 |
50.8 |
56.3 |
| 350 |
378 |
6.8 |
7.7 |
8.5 |
23.7 |
55.9 |
63.2 |
69.6 |
| 400 |
429 |
7.2 |
8.1 |
9 |
29.5 |
67.3 |
75.5 |
83.7 |
| 450 |
480 |
7.6 |
8.6 |
9.5 |
38.3 |
80 |
89 |
99 |
| 500 |
532 |
8 |
9 |
10 |
42.8 |
92.8 |
104.3 |
115.6 |
| 600 |
635 |
8.8 |
9.9 |
11 |
59.3 |
122 |
137.3 |
152 |
| 700 |
738 |
9.6 |
10.8 |
12 |
79.1 |
155 |
173.9 |
193 |
| 800 |
842 |
10.4 |
11.7 |
13 |
102.6 |
192 |
215.2 |
239 |
| 900 |
945 |
11.2 |
12.6 |
14 |
129 |
232 |
260.2 |
289 |
| 1000 |
1048 |
12 |
13.5 |
15 |
161.3 |
275 |
309.3 |
343.2 |
| 1200 |
1265 |
13.6 |
15.3 |
17 |
237.7 |
374 |
420.1 |
466.1 |
| 1400 |
1462 |
16 |
17.1 |
19 |
385.3 |
487 |
547.2 |
|
| 1600 |
1668 |
18.4 |
18.9 |
21 |
526 |
614.5 |
690.3 |
|
わたしたち の 利点
品質第一:生産基準を厳格に遵守して生産と検査
価格優位性:実際の市場価格に基づく割引
取引保証: 顧客の資金の損失は起こらない.
顧客の問題が私たちの問題です
長期間の協力:品質保証,価格優位性,誠実なサービスは長期間続くことができます.

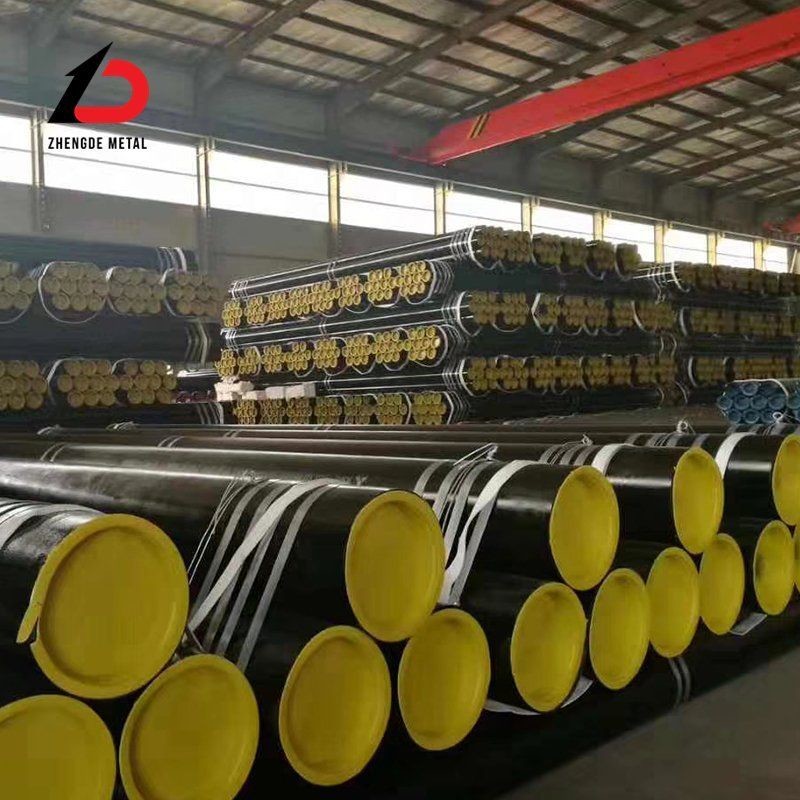

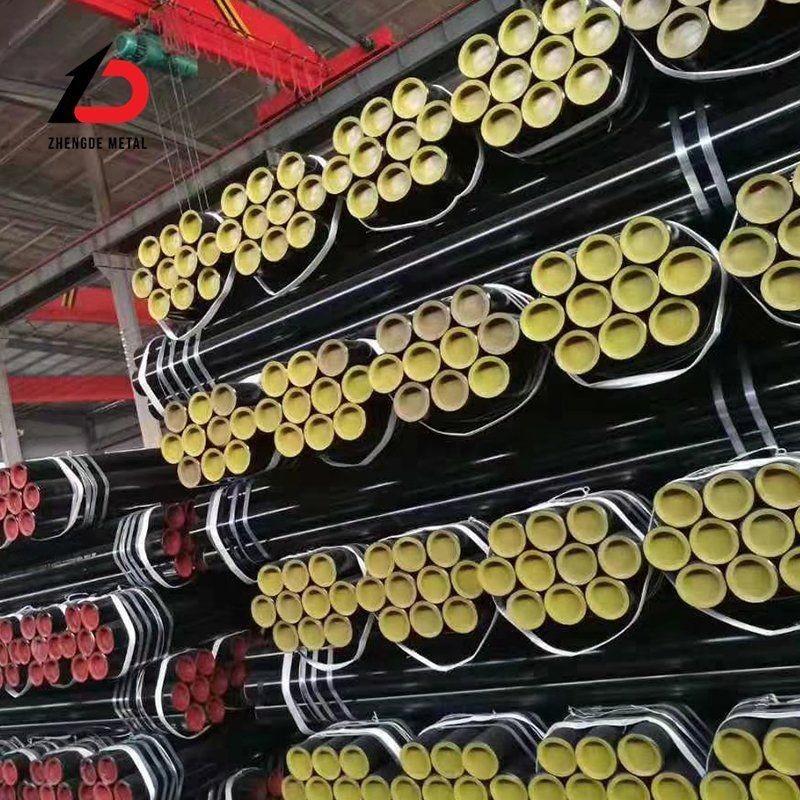

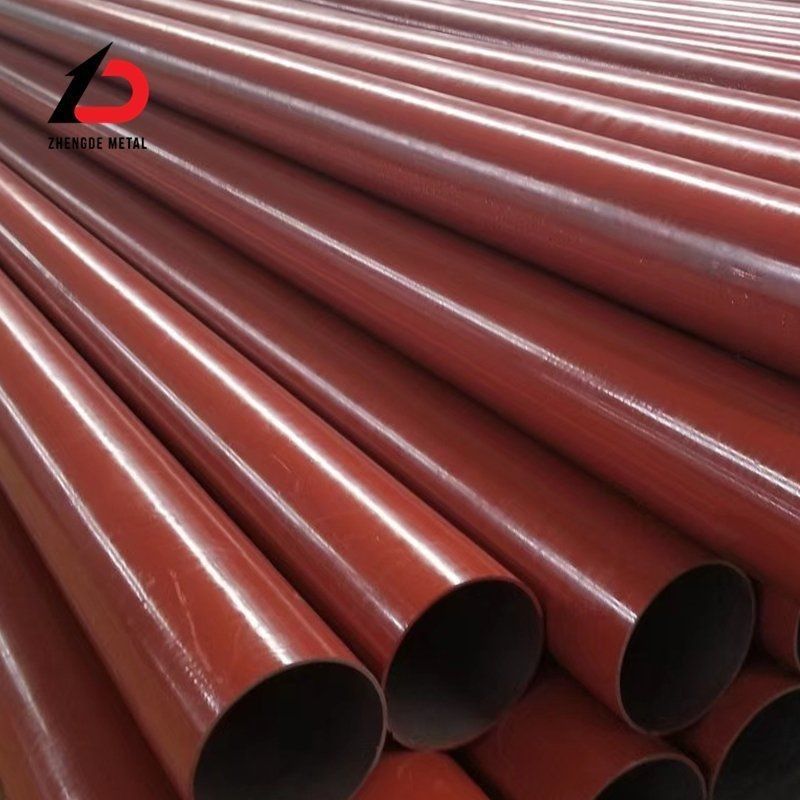

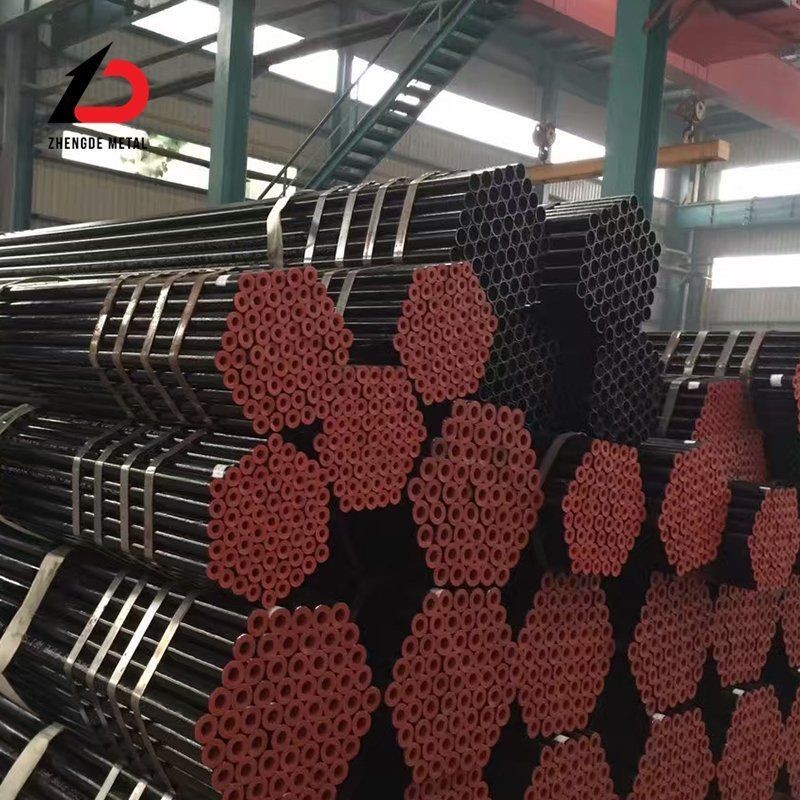

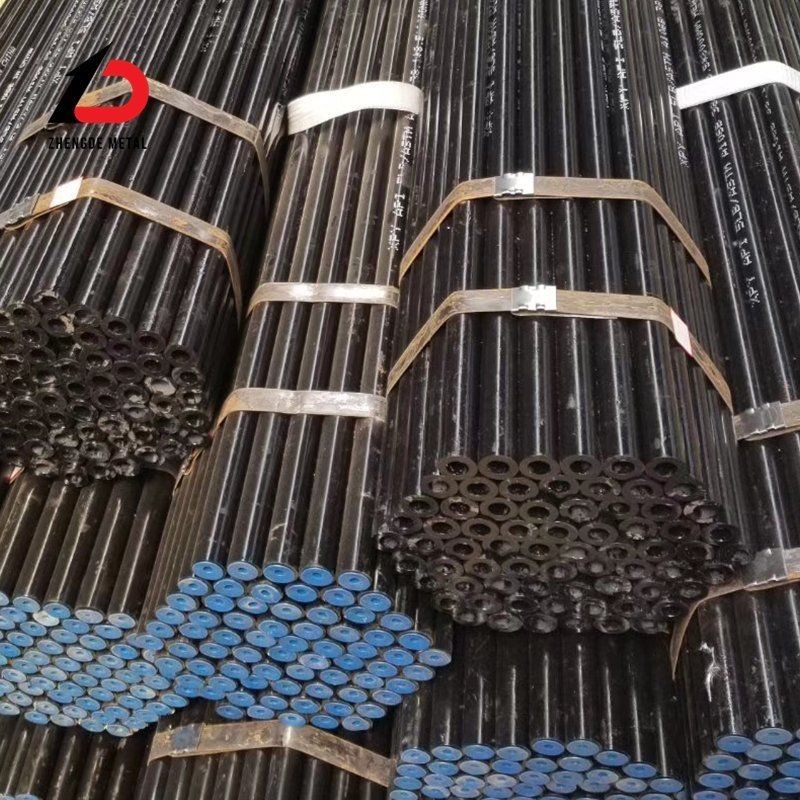

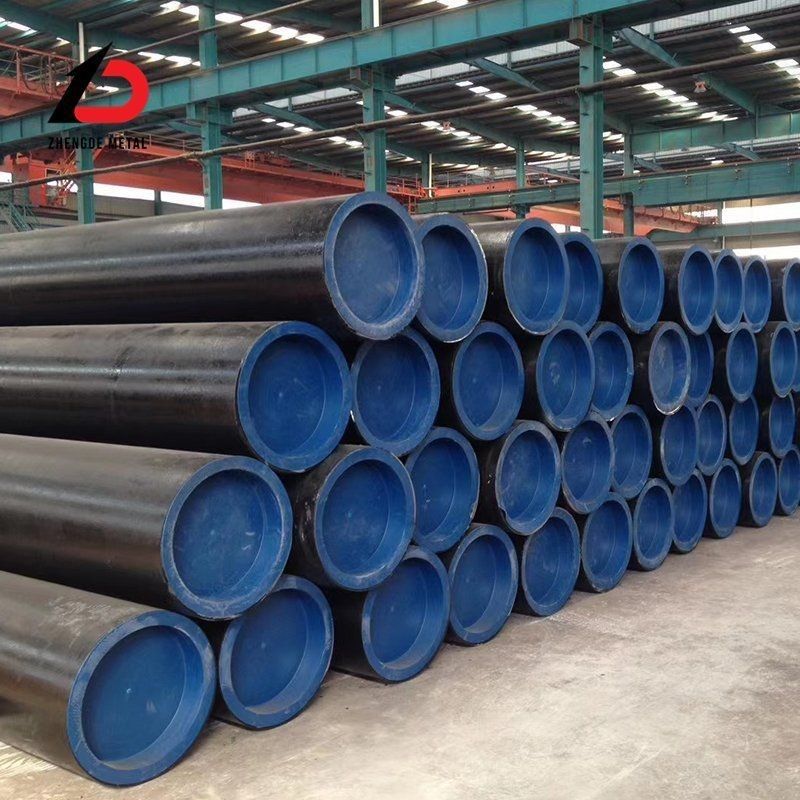

詳細な写真
梱包 と 輸送
会社プロフィール
シャン東・チェンデ・メタル・マニュファクチャリング株式会社ホットロールスチール,コールドロールスチール,ガルバンスチール,カラーコーティングスチール,断面鋼,鋼管,鋼線,メタルメッシュを統合する生産販売会社です.ステンレス鋼アルミ,銅,その他の金属製品の大規模企業を統合した.100以上の生産ライン, 4つの国家的に認められた研究室,2つの技術エンジニアリングセンター,5つの企業技術センター.製品は,北米などの50以上の国や地域へ輸出されています.南アメリカヨーロッパ,アフリカ,オセアニア,中東,東南アジア
